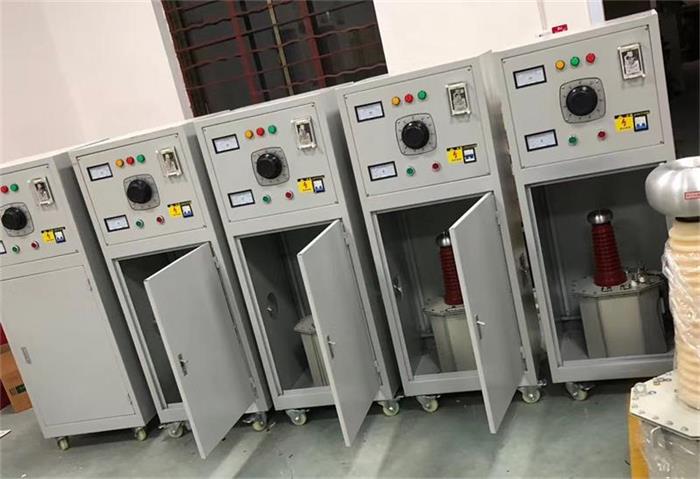

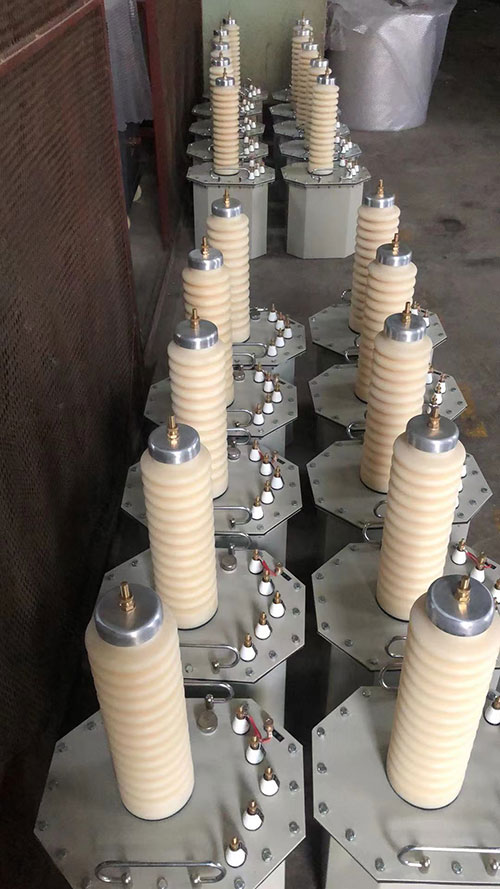

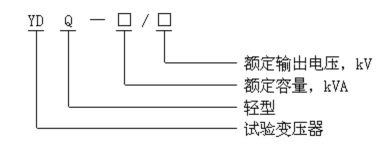

、型號含義

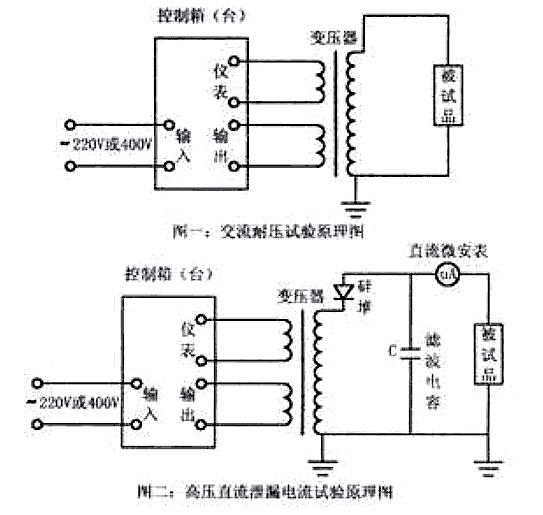

三、原理圖
四、技術要求
1、試驗變壓器使用環境要求：
1.1 輸入電壓：交流220V或380V，
50Hz；
1.2 環境溫度：-40℃～40℃；
1.3 相對濕度：≤85%（環境溫度為25℃時）；
1.4 不含有化學性氣體及蒸汽的環境中；
1.5 無爆炸性危險的氣體中；
1.6 不受雨水浸入的場合下。
2、技術參數
|
型號規格 |
容量
kVA |
低壓輸入 |
交流高壓輸出 |
直流高壓輸出
kV |
測量
變比 |
|
電壓
V |
電流
A |
電壓
kV |
電流
mA |
|
YZLX-1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
70 |
500 |
|
YZLX -3/50 |
3 |
200 |
15 |
50 |
60 |
70 |
500 |
|
YZLX -5/50 |
5 |
200 |
25 |
50 |
100 |
70 |
500 |
|
YZLX-10/50 |
10 |
200 |
50 |
50 |
200 |
70 |
500 |
|
YZLX-20/50 |
20 |
400 |
28 |
50 |
400 |
70 |
500 |
|
YZLX-30/50 |
30 |
400 |
43 |
50 |
600 |
70 |
500 |
|
YZLX-50/50 |
50 |
400 |
72 |
50 |
1000 |
70 |
500 |
|
YZLX-10/100 |
10 |
200 |
50 |
100 |
100 |
140 |
1000 |
|
YZLX-20/100 |
20 |
400 |
28 |
100 |
200 |
140 |
1000 |
|
YZLX-30/100 |
30 |
400 |
43 |
100 |
300 |
140 |
1000 |
|
YZLX-50/100 |
50 |
400 |
72 |
100 |
500 |
140 |
1000 |
|
YZLX-100/100 |
100 |
400 |
144 |
100 |
1000 |
140 |
1000 |
|
YZLX-20/150 |
20 |
400 |
28 |
150 |
133 |
210 |
1000 |
|
YZLX-30/150 |
30 |
400 |
43 |
150 |
200 |
210 |
1000 |
|
YZLX-50/150 |
50 |
400 |
72 |
150 |
333 |
210 |
1000 |
|
YZLX-100/150 |
100 |
400 |
144 |
150 |
666 |
210 |
1000 |
|
YZLX-150/150 |
150 |
400 |
216 |
150 |
1000 |
210 |
1000 |
|
YZLX-50/200 |
50 |
400 |
72 |
200 |
250 |
|
1000 |
|
YZLX-100/200 |
100 |
400 |
144 |
200 |
500 |
|
1000 |
|
YZLX-200/200 |
200 |
400 |
288 |
200 |
1000 |
|
1000 |
|
YZLX-50/300 |
50 |
400 |
72 |
300 |
166 |
|
1000 |
|
YZLX-100/300 |
100 |
400 |
144 |
300 |
333 |
|
1000 |
|
YZLX-200/300 |
200 |
400 |
288 |
300 |
666 |
|
1000 |
|
YZLX-300/300 |
300 |
400 |
433 |
300 |
1000 |
|
1000 |
注：1 、我廠
YZLX系列試驗變壓器單臺可做到交流300kV,容量300kVA ；
2、如果用戶需要 ，我廠生產的
YZLX系列試驗變壓器 ，抽出
200V的串級抽頭，可將二臺或三臺串級成交流100kV 、
150kV 、
200kV、300kV的高電壓 。也可根據用戶的需要
，在高壓繞組中抽出
5～15kV的中壓抽頭，供高壓電機作交流耐壓試驗 ；
3 、表格中
"直流高壓輸出"一欄 ，為交直流兩用試驗變壓器的直流高壓輸出值；
4 、我廠還可根據用戶的要求
，定制各種特殊規格的試驗變壓器。
五 、操作步驟
1 、按接線原理圖連接好引線，并將變壓器和控制箱可靠接地
；
2 、試驗前，檢查各部位的接線是否接觸良好
，并檢查控制箱的調壓器是否調至
"零"位 ；
3、接通電源 ，綠色指示燈亮
，按下啟動按鈕，紅色指示燈亮
，表示變壓器已通電
，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。
六、注意事項
1、做高壓試驗時，必須由2人或2個以上人員參加，并明確做好分工，明確相互間的聯系方法。并有專人監護現場安全及觀察試品的試驗狀態；
2、變壓器和控制箱應有可靠的接地；
3、試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電；
4 、在升壓或耐壓試驗過程中，如發現下列不正常情況時
，應立即降壓，并切斷電源
，停止試驗
，查明原因后再做試驗。
① 電壓表指針擺動很大 ；
② 發現絕緣燒焦的異味、冒煙現象；③ 被測試品內有不正常的聲音。
5、試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。
6、進行電容試驗或進行直流高壓泄漏試驗時，試驗完畢后，將調壓器降至零位后，并切斷電源，然后，應用放電棒將試品或電容器的高壓端對地進行放電，以免存留在電容中的電勢發生觸電危險。
七、試驗變壓器的容量選擇
標稱試驗變壓器容量Pn的確定公式：
Pn=kVn2WCt10-9
式中：Pn-標稱試驗變壓器容量（kVA）；
k -安全系數；
Vn-試驗變壓器的額定輸出高壓的有效值（kV）；
W -角頻率，W=2πf,f為試驗電源的頻率；
Ct-被試品的電容量（PF）。
對于不同的試驗電壓Vn，選擇適當?shù)陌踩禂?shù)k，標稱試驗電壓較低時，k值可取高一些；以下列出不同的試驗電壓Vn，所選用的安全系數k值，供參考：
Vn=50～100kV k=4；
Vn=150～300kV k=3；
Vn≥300kV k=2；
Vn≥1MV k=1。
被測試設備的電容量Ct可由交流電橋測出。
Ct的變化很大，應由設備的類型而定。典型數據如下：
棒形或懸式絕緣子 幾十微法；
電壓互感器 200～500PF；
分級套管 100～1000PF；
電力變壓器＜1000kVA ～1000PF；
電力變壓器＞1000kVA 1000～10000PF；
高壓電力電纜和油浸紙絕緣 250～300PF/m；
氣體絕緣 ～60PF/m
